導線測量是平面控制測量中最常用的方法之一。它將一系列地面點連接成折線形式，依次觀測各點間的水平距離和相鄰邊之間的水平角，然后根據起算數據，計算出所有導線點的平面坐標。核心工具：全站儀，基本觀測值：水平角。

導線測量的三種主要形式

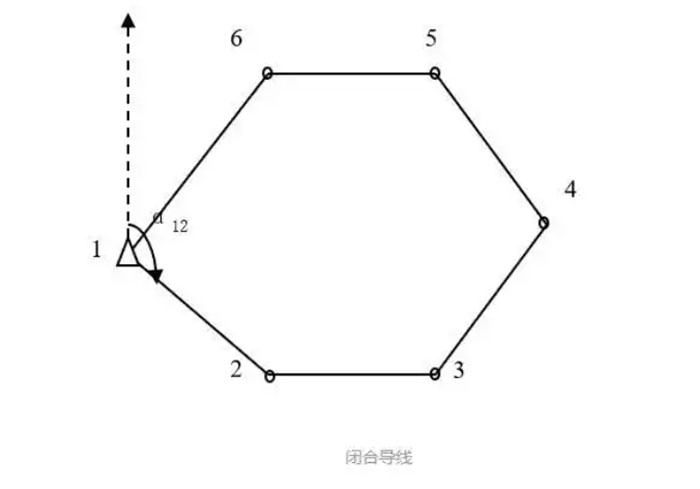

1. 閉合導線

圖形特征：從一個已知高級控制點出發，經過若干待測點，最后又回到原已知點，形成一個閉合多邊形。已知點上必須有一條已知方位角的邊。

已知條件：一個已知點的坐標（X， Y）， 一條已知邊的方位角。

檢核條件：

內角和條件：觀測的n邊形內角和理論值應為 (n-2) * 180°。產生的差值稱為角度閉合差，需進行分配平差。

坐標增量閉合條件：從起點出發，經過各邊坐標增量（ΔX， ΔY）的累加，理論上應回歸到起點的坐標，即 ΣΔX理 = 0， ΣΔY理 = 0。實際觀測值與理論值的差值稱為坐標閉合差，用于計算導線全長相對閉合差，評定導線精度。

優點：

具有嚴密的幾何檢核條件（角度和坐標雙檢核），能有效發現觀測粗差，控制誤差積累。

成果可靠性高。

缺點：

布設時受地形限制，必須能閉合回原點。

適用場景：最常用、最推薦的形式。適用于塊狀地區的控制測量，如建筑物、廣場、廠區、獨立山頭的測圖控制。

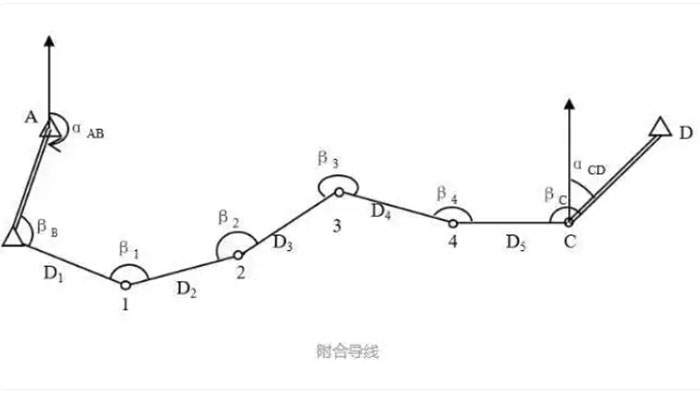

2. 附和導線

圖形特征：從一個已知高級控制點A和已知方位角αAB出發，經過若干待測點，附合到另一個已知高級控制點C和已知方位角αCD上。

已知條件：兩個已知點的坐標（A， C）， 兩條已知邊的方位角（αAB， αCD）。

檢核條件：

方位角閉合條件：根據起始方位角αAB和觀測的轉折角，可以推算出終邊方位角α‘CD。其與已知的αCD的差值稱為方位角閉合差。

坐標閉合條件：由A點坐標和觀測值推算出的C‘點坐標，與已知的C點坐標之差，稱為坐標閉合差。

優點：

同樣具有嚴密的幾何檢核條件，能有效控制誤差。

精度均勻，因為兩端都受已知高級控制點約束。

缺點：

需要兩個已知高級控制點。

適用場景：適用于帶狀地區的控制測量，如公路、鐵路、河道、管線工程的勘測與施工控制網。

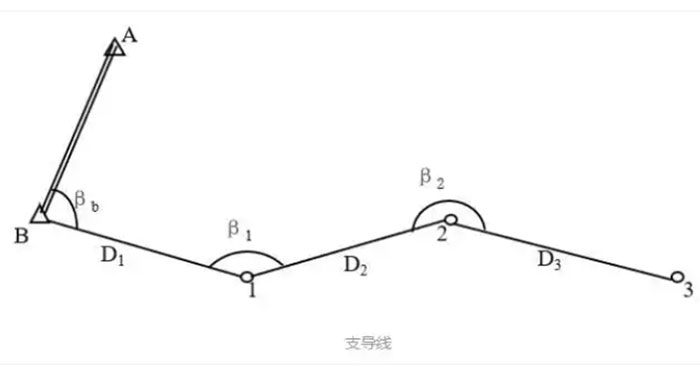

3. 支導線

圖形特征：從已知點出發，延伸出1-3個待測點，既不閉合回原點，也不附合到另一個已知點，形成一條“支線”。

已知條件：一個已知點的坐標，一條已知邊的方位角。

檢核條件：無任何幾何檢核條件。

優點：

布設靈活，僅需一點一方位即可向前推進。

缺點：

無檢核，錯誤無法發現，誤差會(huì )逐點累積。

可靠性差，測量規范中對其點數有嚴格限制（通常不超過2-3個點）。

適用場景：僅用于圖根控制點（低等級）的加密或無法布設閉合/附和導線的困難地區。在工程主控制網中應盡量避免使用。

全站儀導線測量外業步驟（以閉合導線為例）

踏勘選點：

在現場選定導線點位置，確保點間通視、穩固、易于安置儀器，并構成良好圖形。

埋設標志（木樁、水泥樁、釘子等）。

外業觀測：

安置儀器：在已知點B安置全站儀，對中、整平。

定向：盤左位置，后視已知點A，將水平度盤讀數設置為已知方位角αBA（或0°00‘00“）。

觀測：

轉動照準部，瞄準前視點1（第一個待測點）。

測量水平角（即∠A-B-1的內角）和水平距離（B到1的平距）。

根據需要測量高程（三角高程法）。

搬站：將儀器遷至點1，后視點B，前視點2，重復上述觀測步驟。直至觀測完全部點并回到起點。

記錄：在全站儀或電子手簿中完整記錄點號、角度、距離、儀器高、棱鏡高等信息。

內業計算流程

無論哪種導線，內業計算都遵循以下“四步法”：

角度閉合差計算與分配：

計算觀測角總和與理論角總和之差（角度閉合差fβ）。

判斷fβ是否小于規范容許值。若合格，則將fβ反號、平均分配到各觀測角上。

推算各邊坐標方位角：

根據調整后的起始方位角和改正后的轉折角，按“左角公式”或“右角公式”依次推算各邊的坐標方位角。

公式（左角）：α前 = α后 + β左 ± 180°

計算坐標增量及其閉合差：

根據各邊方位角和平距，計算每邊的坐標增量：ΔX = D * cosα， ΔY = D * sinα。

計算坐標增量閉合差（fx， fy）。對于閉合導線，理論增量總和應為0。

若合格，將坐標閉合差（fx， fy）按與邊長成比例的原則，反號分配到各坐標增量中，得到改正后的坐標增量。

最后，由已知點坐標加上改正后的逐邊坐標增量，依次推算各未知點的最終坐標。

重要注意事項

規范優先：嚴格遵守《工程測量規范》等對導線等級、邊長、角度、測回數、閉合差限差的規定。

外業檢核：即使內業有檢核條件，外業也應采用“改變起始讀數法”觀測兩個測回，或采用“左右角觀測法”（觀測所有前進方向的左角和右角，其和應為360°）加強現場檢核。

對中整平：這是全站儀測量的基礎，尤其在短邊導線中，對中誤差影響巨大。

杜絕支導線：在主控網中，應通過優化設計，盡量避免使用支導線。必須使用時，需增加檢核條件（如觀測磁方位角作粗差檢查）并嚴格限制點數。

軟件應用：現代測量工作中，內業平差計算普遍采用專業軟件（如科傻、平差易等），但掌握其原理是正確使用軟件和判斷結果合理性的前提。

      總而言之，導線測量是全站儀的核心應用。閉合導線和附合導線是可靠的選擇，其中閉合導線應用最廣；支導線是不得已的補充，需慎用。成功的導線測量依賴于規范的外業操作、嚴謹的內業計算和對誤差的深刻理解。
