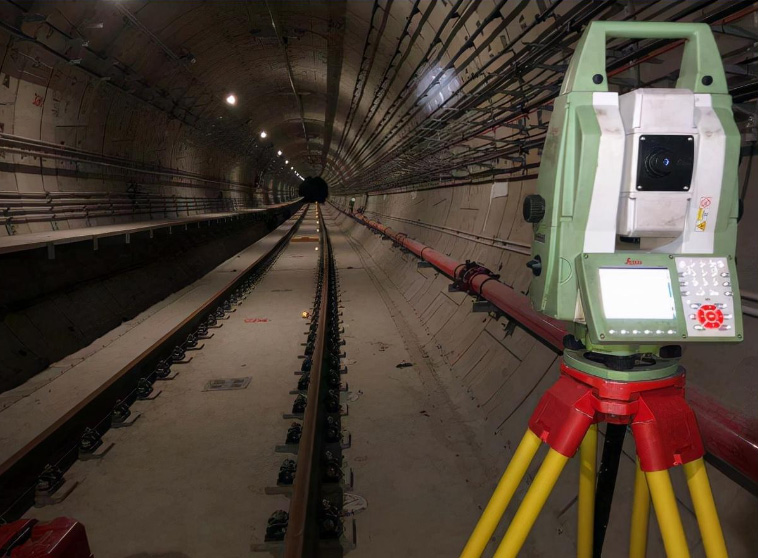

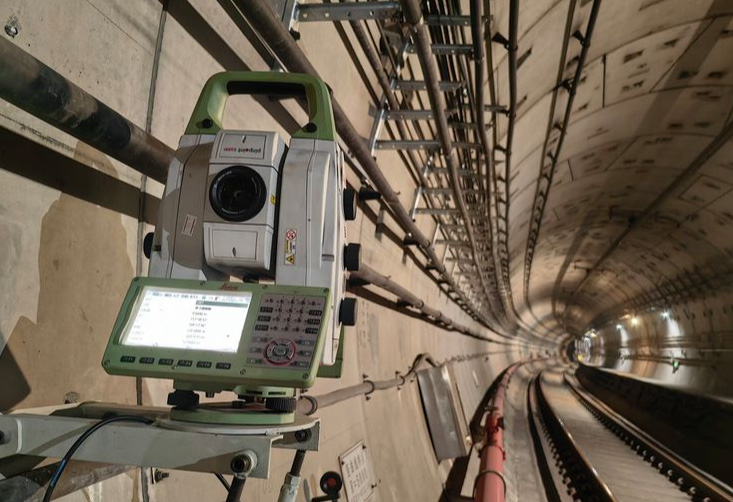

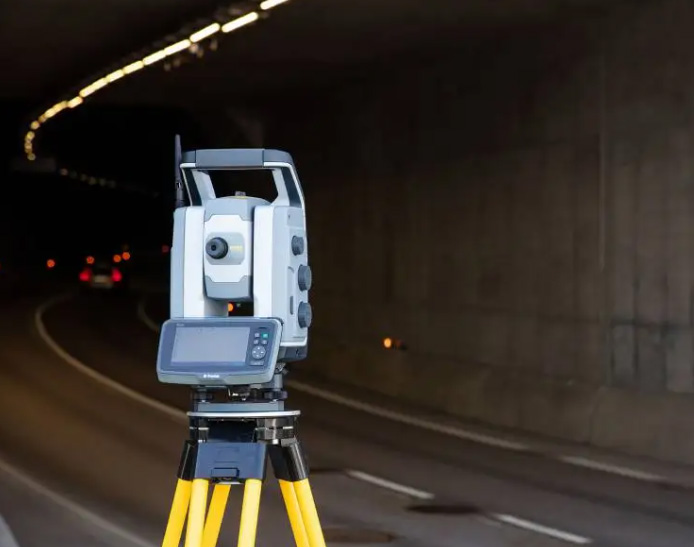

全站儀免棱鏡測量技術通過無合作目標激光測距，極大提升了隧道施工測量的效率與靈活性，已成為現代隧道工程建設中不可或缺的關鍵技術。其應用廣泛，但與之伴隨的測量誤差也需進行嚴謹分析與控制。

一、 免棱鏡模式在隧道施工中的主要應用

隧道開挖斷面測量與超欠挖分析：這是其最核心的應用。測量人員無需進入剛爆破后不穩定、危險的掌子面區域，即可在安全距離外快速獲取掌子面輪廓的海量三維點云數據。通過與設計斷面進行疊加對比，能立即計算出超挖和欠挖量，指導下一循環的掘進和支護作業，有效控制開挖質量，減少混凝土超耗。

隧道初支與二襯檢測：在初期支護和二次襯砌施工后，使用免棱鏡模式可快速掃描隧道內壁，檢測襯砌的平整度、垂直度，并核查其厚度是否滿足設計要求，確保結構安全。

隱蔽或危險區域測量：對于隧道拱頂、高處或存在掉塊風險的區域，免棱鏡模式可以輕松完成測量，避免了架設棱鏡的困難和風險。

施工進度監控與工程量核算：定期對隧道洞身進行掃描，通過三維建?？梢跃_計算土石方開挖量、支護混凝土方量等，為工程計量和進度管理提供可靠依據。

變形監測：在對穩定性要求極高的隧道中，可在關鍵點位設置照準標志，定期使用免棱鏡模式測量其三維坐標，監測圍巖和支護結構的微小變形。

二、 全站儀免棱鏡測量的誤差分析

免棱鏡測量雖然便捷，但其誤差來源比有棱鏡模式更為復雜，主要可分為以下幾類：

儀器本身誤差：

測距誤差：免棱鏡測距精度通常低于有棱鏡模式，一般在±（2-5）mm + 2ppm左右。其精度易受目標表面特性影響。

測角誤差：與有棱鏡模式相同，包括豎盤和水平盤的刻劃誤差、軸系誤差等。

與目標物相關的誤差（主要誤差來源）：

目標表面特性：這是最大的誤差源。激光束在粗糙、暗色、多孔或吸光的表面（如粗糙巖面、噴射混凝土面）會(huì )發生漫反射，導致接收信號弱，測距精度顯著下降，甚至無法測距。反之，光滑、明亮、高反射率的表面（如濕滑巖面、金屬構件）則測量效果較好，但可能產生鏡面反射，導致測點位置并非瞄準點。

入射角度：當激光束與被測表面不垂直時，有效反射面積減小，回波信號強度降低，極大增加測距誤差和失敗概率。一般要求激光束與目標面夾角大于45°，最好接近90°。

操作與環境誤差：

對準誤差：免棱鏡測量的是儀器瞄準點的坐標，若瞄準位置錯誤（如瞄準了凹凸不平表面的突出點或凹陷處），將直接帶來粗差。要求測量員具有豐富的經驗，并能判斷點云數據的可靠性。

大氣條件：隧道內粉塵、水汽、煙霧等會(huì )吸收和散射激光，導致信號衰減，影響測程和精度。

震動與風流：施工機械的震動和隧道內的風流會(huì )使儀器輕微晃動，影響瞄準和測角精度。

      全站儀免棱鏡模式以其高效、安全的特點，徹底改變了隧道施工測量的工作方式。然而，必須清醒認識到其誤差來源的復雜性。

為保障測量精度，建議采取以下措施：首先，在關鍵控制測量（如導線延伸、精密變形監測）中，仍應優先使用有棱鏡模式。其次，使用免棱鏡模式時，應盡量瞄準平整、光滑、且激光束與之垂直的目標面。最后，對重要部位應進行多次測量并取平均值，或采用“蛙跳法”設站多次觀測，通過數據處理剔除粗差，并始終對測量結果進行交叉驗證，以確保隧道貫通萬無一失。
