【知識分享】

　　徠卡銦瓦尺水準氣泡調整Q&A

　　配合徠卡DNA系列和徠卡LS系列電子水準儀使用的徠卡水準尺，目前使用頻率較高的是徠卡GPCL2和GPCL3兩種銦瓦水準尺，對于徠卡銦瓦水準尺上的圓水準氣泡如何調整，時常接到客戶的咨詢電話。

　　Q：徠卡GPCL2和GPCL3銦瓦水準尺水準氣泡出現偏差怎么調整？

　　A：徠卡GPCL2和GPCL3分別是2米和3米的銦瓦水準尺，其尺身上有兩個水準氣泡，可能因為運輸和其它原因造成水準氣泡偏離中心，水準氣泡一旦出現偏差，測量工作人員將無法正確擺正銦瓦水準尺，造成水準測量上的誤差和超限。那么如何檢查徠卡銦瓦水準尺上的水準氣泡是否居中？如何將水準氣泡調整居中？

　　第一步 準備工作

　　兩臺徠卡全站儀、兩個腳架、一個尺墊。兩臺徠卡全站儀和徠卡銦瓦水準尺形成90°左右的位置擺放（如圖1），通過兩臺徠卡全站儀觀察徠卡銦瓦水準尺，十字絲豎絲與徠卡銦瓦水準尺邊緣重合（見調整過程中圖2、圖3），再檢查水準氣泡是否居中。

　　1、架起儀器A、B，將電子氣泡調居中，整平儀器。

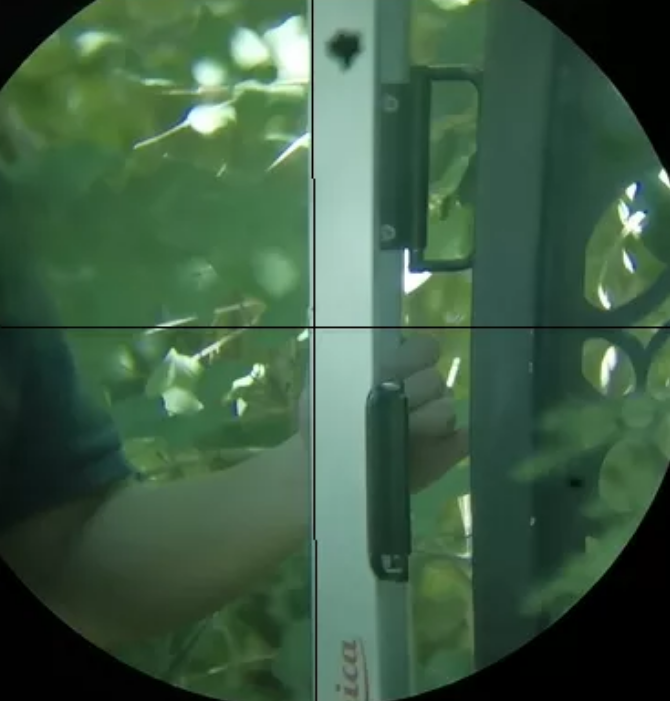

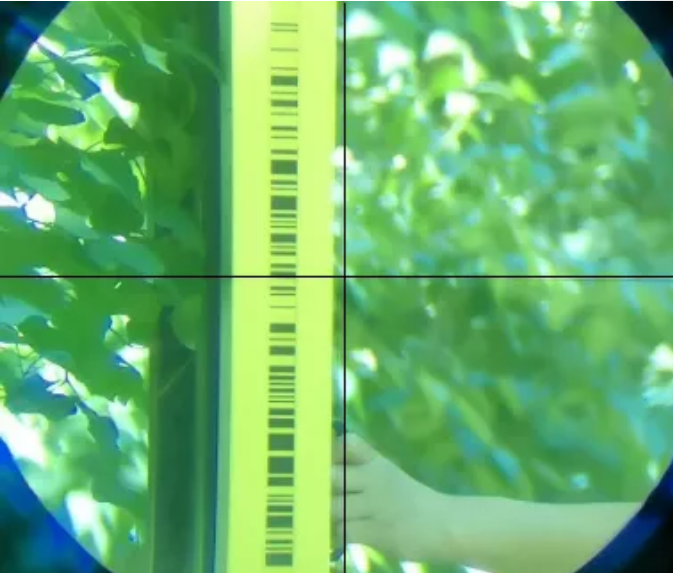

　　2、使用尺墊架起徠卡銦瓦水準尺，使三者形成90°的夾角，調整儀器十字絲和水準尺，使儀器A、B十字絲豎絲與銦瓦水準尺邊緣重合（如圖2、如圖3），保持儀器和水準尺處于穩定狀態。

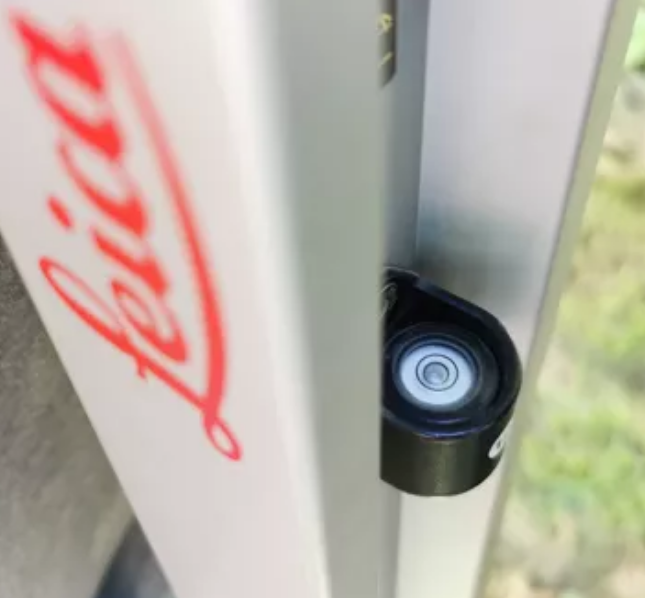

　　3、此時徠卡銦瓦水準尺處在垂直狀態，然后檢查徠卡銦瓦水準尺上的水準氣泡居中情況（如圖4）。

　　4、如果水準氣泡出現不居中情況，使用適當工具螺絲刀調整水準氣泡下方調整螺絲，將水準氣泡調整居中。

　　注意事項

　　1.徠卡銦瓦水準尺直接使用尺墊架起時可以借助穩定性較好的如燈桿或者是尺架等輔助穩定徠卡銦瓦水準尺。

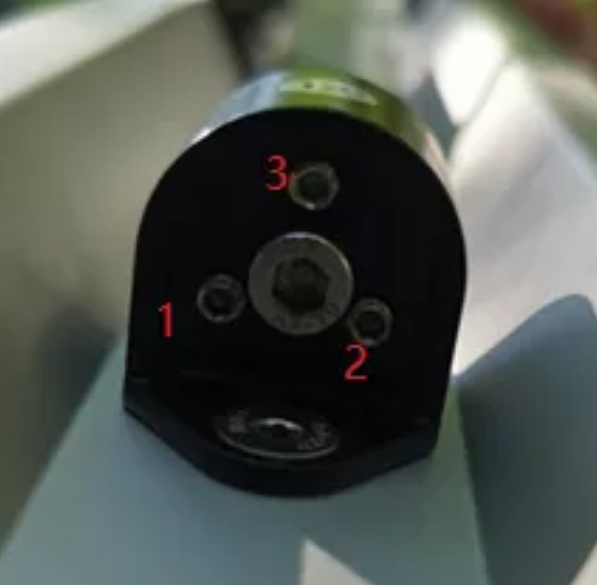

　　2.調整水準氣泡下方螺釘時，調整兩顆螺釘，另外一顆作為原始參照不做調整（如圖5所示）。調整過程中使用恰當力度調螺釘，以免破壞水準氣泡或者螺釘。

　　3.調整水準氣泡過程中要反復通過儀器A、B檢查確認徠卡銦瓦水準尺是否和儀器十字絲豎絲重合，以保證水準氣泡調整居中的準確度。
