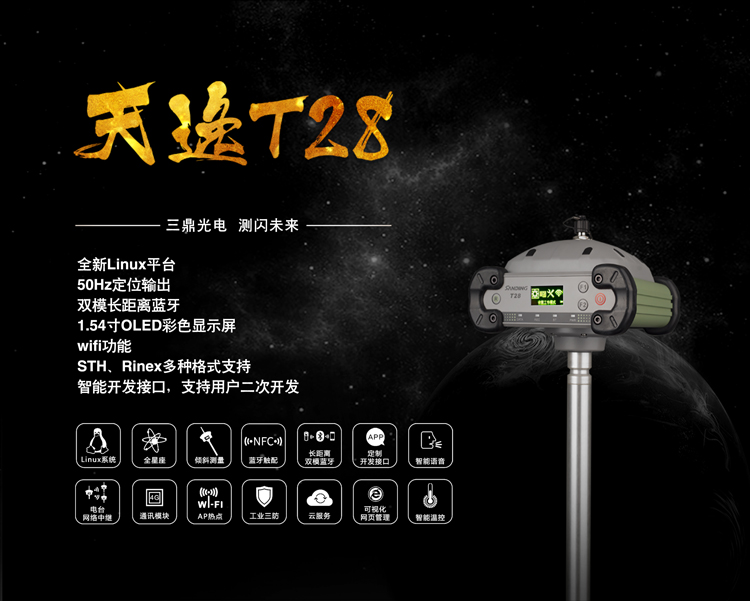

三鼎天逸系列T28 GPS RTK測量系統

2017-07-05 熱度：7815 ℃

多星座接收，支持BDS、GPS、GLONASS

2012年12月27日，北斗衛星導航系統（簡稱BDS）正式提供區域服務，高精度定位全面進入北斗多星應用時代，三鼎T28采用多星座接收，支持BDS、GPS、GLONASS，同時預留Galileo通道。

多頻段接收，特別支持北斗三頻B1、B2、B3

擁有北斗三頻使用資質，三鼎T28采用多頻段接收，全面支持GPSL1、L2、L5，GLOANSSL1、L2、L3頻段，特別支持北斗三頻B1、B2、B3，支持單“北斗”系統定位，更適合國防、電力、政府等關鍵部門應用。

Linux智能操作系統

Linux系統提升硬件響應與支持能力，啟動更快、系統更穩定，帶來50Hz定位輸出與數據采樣頻率，信息輸出與數據寫入效率更高，顯著縮短響應等待時間。

wifi熱點功能

任何智能設備都可以通過WiFi熱點鏈接主機，進行豐富的個性化設置，眾口能調，隨心所欲。還可以利用WiFi網絡(luò )進行差分數據的上傳或者接收。

高性能的收發一體化內置電臺，基準站移動站完全互換

三鼎T28采用高性能收發一體化內置電臺，發射功率2w/5w,基準站與移動站可互換使用，穩定性及實用性?xún)?yōu)秀。最遠作業半徑可達8公里。

雙倍高容量電池，長續航能力

雙電池設計，單塊4400AH共8800AH大容量電池，無需拆裝，主機直接充電，長續航能力，最大程度的保障高性能收發一體化內置電臺的持續穩定工作。

全彩OLED顯示，更適合野外工作

三鼎T28采用1.54寸OLED彩色顯示屏，高亮度，低功耗，更適合野外工作。

4G固態閃存

更好保護測量數據安全。

智能語音功能

智能語音功，智能故障診斷，診斷結果直接顯示。

高強度工業性能

高強度工業級防護，抵抗3米自由跌落。

主要性能參數

定位輸出頻率1Hz~20Hz

初初始化時間小于10秒

初始化可靠性＞99.9%

應用領域：

工程控制測量

繪制大比例地形圖等級高的鐵路選線

線路中線、邊坡放樣

鐵路縱、橫斷面測量

施工放樣

變形觀測

多星座，多頻段，工業三防，大內存，智能診斷，智能語音，內置電臺，上網模塊，高速USB，液晶屏

GNSS性能
220通道
BDS	B1、B2、B3
GPS	L1C/A、L1C、L2C、L2E、L5
GLONASS	L1C/A、L1P、L2C/A、L2P、L3
SBAS	L1C/A、L5（對于支持L5的SBAS衛星）
Galileo	GIOVE-A和GIOVE-B、E1、ESA、ESB
全星座接收技術，能夠支持來自所有現行的和規劃中的GNSS星座信號
高可靠的載波跟蹤技術，大大提高了載波精度，為用戶提供高質量的原始觀測數據
智能動態靈敏度定位技術，適應各種環境的變換，適應更加惡劣、更遠距離的定位環境
高精度定位處理引擎
智能化解決方案
定位輸出頻率	1HZ~50HZ
初始化時間	小于10秒
初始化可靠性	＞99.9%
數據格式
差分格式支持	RTCA、RTCM2x、RTCM3x、CMR、CMR+、SCMRX
輸出模式支持	NMEA 0183、PJK平面坐標、二進制碼
網絡(luò )模式支持	VRS、FKP、MAC、支持NTRIP協議
定位精度
靜態GNSS測量	±2.5mm+1mm/km*d
實時動態測量	8mm±1mm/km*d
碼差分GNSS定位	水平0.25m+1ppm RMS：
	錘子：0.50m+1ppm RMS
	SBAS差分定位精度：典型<5m D RMS
數據鏈通訊
天線電調制解調器	內置高性能收發一體電臺，典型作業距離8Km，工作頻率450-470 MHZ?？汕袚Q網絡(luò )中繼，電臺中繼模式，外置發射電臺，5W/2W,工作頻率450-470MHz
蜂窩移動	基于Linux 平臺的智能PPP撥號技術，自動實時撥號，工作過程中持續在線主機內置網絡(luò )天線，配備3G高速網絡(luò )通訊模塊；兼容各種CORS系統接入
藍牙	BLEBluetooth 4.0藍牙標準，支持Android、iOS系統手機連接；Bluetooth 2.1+EDR標準
外部通信	可選配外接GPRS/CDMA雙模通訊模塊，自由切換，適應各種工作環境；支持外接無線網卡
標準	802.11b/g標準
數據儲存
數據存儲	8G內置固態存儲器；自動循環存儲（存儲空間不夠時自動刪除最早數據）支持外接USB存儲器進行數據存儲，豐富的采樣間隔，最高支持50H真的原始觀測數據采集
數據傳輸	一鍵智能拷貝通過外接USB存儲器直接導出主機靜態數據；即插即用的USB傳輸數據方式；FTD下載，HTTP下載
數據格式	靜態數據格式：南方STH、Rinex2.01和Rinex3.02等多種格式
	差分數據格式：CMR+、CMRx、RTCM2.1、RTCM2.3、RTCM3.0、RTCM3.1、RTCM3.2輸入和輸出
	GPS輸出數據格式：NMEA 0183、PJK平面坐標、二進制碼、Trimble GSOF
	網絡(luò ) 模式支持：VRS、FKP、MAC、支持NTRIP協議
1個2針電源口
電氣
電池	9-25V寬壓直流設計，帶過壓保護
電池電壓	7.4V
電源解決方案	靜態模式標準持續工作時間大于30小時：動態模式標準持續工作時間大于15小時（提供7*24h持續工作電源解決方案）
I/O端口	5PIN LEMO外接電源接口+RS22:；7PINLEMO 外接USB（OTG）：電臺天線接口，SIM卡卡槽
操作界面
系統	Linux智能操作系統
顯示屏	128*64分辨率、高清1.54寸OLED
按鍵	四鍵可視化操作、直接切換模式、方便快捷
WEB交互	支持WIFI和USB模式訪問接收機內置WEB管理頁面，監控主機狀態，只有配置主機等
二次開發	提供二次開發包，支持在線注冊等遠程管理，數據交互等服務
指示燈	四指示燈
WIFI
WIFI熱點	具有WIFI熱點功能，任何智能終端均可接入接收機，對接收機功能進行豐富的個性化定制；工業手薄、智能終端等數據采集器可與接收機之間通過WIFI進行數據傳輸
WIFI數據鏈	接收機可接入WIFI，通過WIFI進行差分數據播發或接收
慣導系統/傳感器
電子氣泡	內置感應器，手薄軟件可顯示電子氣泡，實時檢查對中桿整平情況
溫度傳感器	內置多個溫度傳感器，采用智能變頻溫控技術，實時監控與調節主機溫度
硬件
數據云服務	網頁版云服務管理平臺，支持在線注冊等遠程管理，數據交互等服務
尺寸	165,mm168mm122mm（長寬高）
重量	1.85kg（含電池）
防水	水下1m浸泡，IP67級
防塵	完全防止粉塵進入，IP67級
防震	堅硬輕便的外殼，抗3米自然跌落
工作溫度	-45℃~+60℃
濕度	抗100%冷凝
儲存溫度	-55℃~+85℃
