蘇一光LT200系列激光電子經緯儀

2017-06-22 熱度：6576 ℃

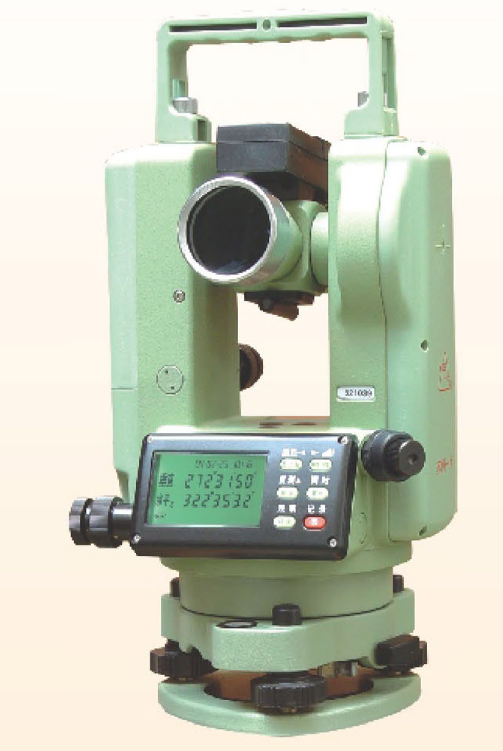

蘇一光LT202經緯儀

產品介紹

激光是一種方向性極強、能量十分集中的光輻射，這對于實現測量過程的高精度、方便性及自動化是十分有益的。LT200系列激光電子經緯儀是本公司在DT200系列電子經緯儀的基礎上，增加激光(激光部分采用635nm半導體激光發射器)發射系統改制而成。激光通過望遠鏡發射出來，與望遠鏡照準軸保持同軸、同焦。因此本產品除具有電子經緯儀的所有功能外，還提供一條可見的激光束，十分利于工程施工。同時望遠鏡可繞過支架作盤左盤右測量。保持電子經緯儀的測角精度。也可向天頂方向垂直發射激光束，作一臺激光垂準儀。若配置彎管讀數目鏡，則可根據豎盤讀數對垂直角進行測量。當望遠鏡照準軸精細調成水平后，又可作激光水準儀及激光掃平儀用。若不使用激光，本產品仍可作電子經緯儀用。

產品特點：

本產品電子經緯儀部分采用光柵增量式數字角度測量系統；使用微型計算機技術進行測量、計算、顯示、存儲等多項功能。所以可用于較高精度的角度坐標測量和定向準直測量場合，如：大型船舶的制造；中小型水壩壩體位移測量；重型機器的窗身校正，機件變形測量；港口、橋梁工程；大型管道、管線的鋪設；隧道、井巷工程；高層建筑、大型塔架；飛機機架安裝；天頂方向的垂線測量；水準測量。

角度測量

測量方法   光電增量

最小讀數   1″

精度      2″

望遠鏡

物鏡孔徑   40mm

放大倍率   30×

成像       正像

視場角     1°30′

最短視距   1.3m

視距乘常數 100

視距加常數 0

顯示

顯示屏   雙面

照明

分劃板   有

顯示屏   有

激光發射系統

激光管類型                                   半導體激光

激光波長                                     635nm

有效射程(白天)                              200m

光斑大小                                     5mm/100m

激光束聚集時光斑中心與望遠鏡視準軸偏差        ≤5″

激光電源                                     DC3V(2節AA電池)

補償器

傾斜傳感器           自動垂直補償

補償范圍             ±3′

水準器

長水準器             30″/2mm

圓水準器             8′/2mm

電源

電池                 4.8V鎳-氫電池或4節AA堿性電池

電池工作時間         鎳-氫電池45h/堿性電池80h

其它

數據接口             RS-232C 波特率9600 bps

儀器大小             153×175×360 mm

工作溫度             -20℃ ～ + 50℃

儀器重量             4.5kg

本網站所有儀器參數均針對常規銷售產品?？梢愿鶕枰?，對儀器進行定制升級，提升各項參數指標。
